余熱再生吸附式干燥機原理

    余熱再生型吸附式干燥機是利用空壓機高溫排氣的熱量直接加熱再生干燥劑，取消了微熱再生型的電加熱器，同時由于加熱再生時無耗氣（理論上），最大程度地節約了能量。為了保證再生時效果，彌補由于季節變化引起的壓縮機排氣溫度下降而達不到要求時，通常會增設輔助加熱器。

    余熱再生干吸附式干燥機是一種新型吸附式干燥機，既不屬于有熱再生式，也不屬于無熱再生式，而屬于變溫吸附，是利用空壓機高溫排氣的熱量直接加熱再生干燥劑，使吸附劑得到徹底再生，即使在0.35MPa的低壓工況使用，只要壓縮機的負載率不低于70%，干燥裝置就能可靠地工作，因此可充分利用自身能源，具有節能效用。取消了微熱再生式干燥機的電加熱器，同時由于加熱再生時無耗氣，余熱再生式吸附式干燥機是一種新型節能型壓縮空氣干燥設備。

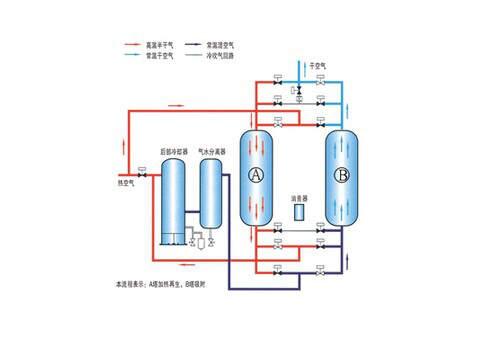

余熱吸附式干燥機工作原理

    A 塔工作，B 塔余熱解吸階段

    100℃～140℃高溫壓縮機末級排氣經 V3 閥進入干燥機B 塔，對B 塔內吸附劑進行余熱解吸，經 V9 閥進入冷卻器冷卻至 40℃，氣體進入氣液分離器，分離出的水經排污閥排出。分離后的氣體則由 V10 閥進入 A 塔，在干燥劑的吸附作用下，使氣體進一步除水干燥。然后， 氣體經 V6 閥輸出，經過除塵過濾器，得到成品氣。

    A 塔工作，B 塔吹冷及干燥再生階段

    B 塔余熱解吸后進入吹冷及干燥再生階段，這時流程切換閥 V1 開啟、同時余熱再生閥 V3 關閉，氣體直接進入冷卻器冷卻至 40℃， 接著進入氣液分離器，分離出的水經排污閥排出。分離后的氣體則由 V10 閥進入 A 塔并經 V6 閥輸出，與此同時，干燥再生閥 V5、再生排 放閥 V13 開啟，讓經 A 塔干燥后的～1%氣體通過節流孔板，在降壓、 膨脹后，流經 B 塔，使 B 塔的吸附床層降溫并進一步干燥再生以備下半周期使用，再經消聲器排到大氣中。

    當 B 塔冷卻結束后關閉再生排放閥 V13，通過干燥再生閥 V5 進行升壓至雙塔壓力平衡，以防止切換時出現露點和壓力的峰值現象。 這時干燥裝置上半周期工作結束，雙塔切換進入下半周期。
